Trong những năm gần đây, điện mặt trời không còn là khái niệm xa lạ với người tiêu dùng Việt Nam. Từ nhà ở dân dụng đến nhà xưởng, trang trại hay bãi xe, tấm pin năng lượng mặt trời đã trở thành thiết bị cốt lõi trong mọi hệ thống khai thác năng lượng tái tạo. Tuy nhiên, trên thị trường hiện nay có rất nhiều loại pin với mức giá, công nghệ và chất lượng khác nhau, khiến không ít người băn khoăn khi lựa chọn.

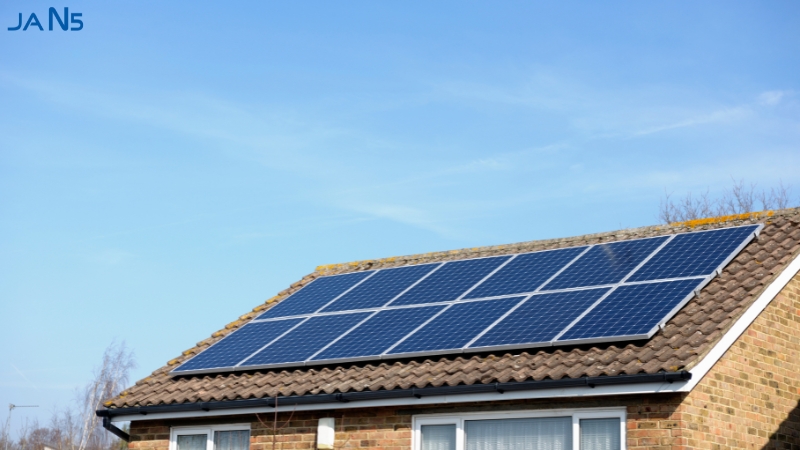

Để chọn được sản phẩm phù hợp, việc hiểu rõ cấu tạo và nguyên lý hoạt động của tấm pin năng lượng mặt trời là yếu tố quan trọng. Trong bài viết này, Siêu Thị Solar sẽ cùng bạn đi sâu vào cấu trúc và cơ chế hoạt động của tấm pin mặt trời theo cách dễ hiểu và sát thực tế sử dụng.

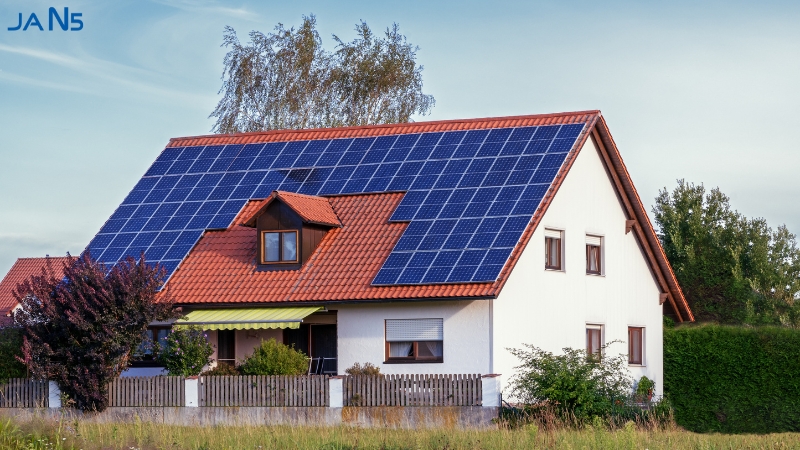

Tấm pin năng lượng mặt trời là gì?
Tấm pin năng lượng mặt trời (solar panel) là thiết bị có chức năng chuyển đổi ánh sáng mặt trời thành điện năng thông qua hiện tượng vật lý gọi là hiệu ứng quang điện. Điện tạo ra từ pin là dòng điện một chiều (DC), sau đó được inverter chuyển đổi thành điện xoay chiều (AC) để sử dụng cho sinh hoạt, sản xuất hoặc hòa lưới điện.
Về cấu trúc, một tấm pin không phải là một khối liền đơn giản mà được tạo thành từ nhiều cell pin nhỏ, được ghép nối theo cách tính toán sẵn nhằm tạo ra điện áp, dòng điện và công suất phù hợp với hệ thống điện mặt trời.

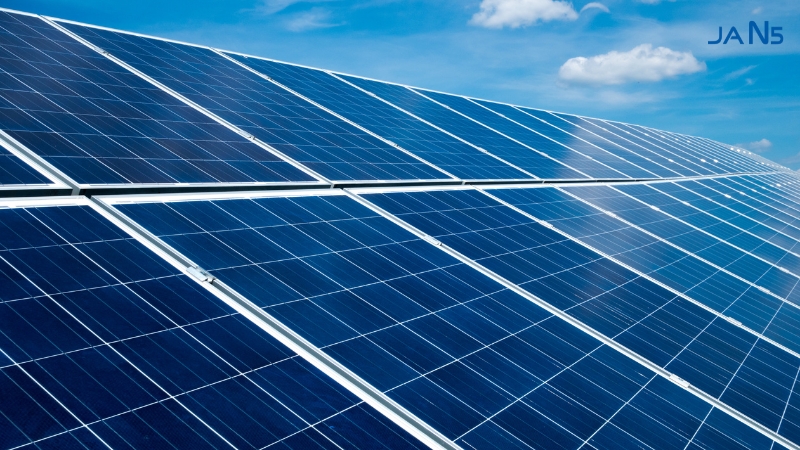

Cấu tạo của tấm pin năng lượng mặt trời
Một tấm pin năng lượng mặt trời đạt chuẩn là kết quả của sự kết hợp giữa vật liệu bán dẫn, vật liệu bảo vệ và công nghệ sản xuất chính xác. Mỗi lớp trong cấu tạo đều ảnh hưởng trực tiếp đến hiệu suất, độ bền và tuổi thọ của pin.
Lớp kính cường lực phía trước
Lớp kính cường lực là bề mặt ngoài cùng, tiếp xúc trực tiếp với ánh nắng và môi trường. Đây không phải kính thông thường mà là kính cường lực chuyên dụng cho pin mặt trời, có khả năng chịu lực, chịu nhiệt và truyền sáng cao.
Kính có nhiệm vụ cho phép ánh sáng đi xuyên qua tối đa để chiếu đến cell pin, đồng thời bảo vệ các cell khỏi mưa, gió, bụi bẩn, đá nhỏ hoặc tác động cơ học. Trên bề mặt kính thường được phủ lớp chống phản xạ, giúp giảm ánh sáng bị bật ngược và tăng khả năng hấp thụ năng lượng, đặc biệt vào buổi sáng sớm hoặc chiều muộn.
Lớp keo EVA phía trước
Ngay dưới lớp kính là lớp keo EVA (Ethylene Vinyl Acetate), vật liệu polymer trong suốt, đàn hồi tốt. Lớp EVA đóng vai trò cố định cell pin và tạo lớp đệm bảo vệ giữa kính và cell.
EVA giúp hấp thụ rung động, giãn nở nhiệt và ngăn hơi ẩm xâm nhập vào cell pin. Trong quá trình sản xuất, EVA được ép ở nhiệt độ cao để liên kết chặt với kính và cell, tạo thành một khối đồng nhất. EVA chất lượng kém có thể gây hiện tượng ố vàng hoặc tách lớp, làm pin suy giảm hiệu suất nhanh chóng.
Các cell pin năng lượng mặt trời (Solar Cells)
Cell pin là thành phần quan trọng nhất của tấm pin, nơi trực tiếp tạo ra điện năng. Cell pin được chế tạo từ vật liệu bán dẫn, phổ biến nhất là silicon. Hiện nay trên thị trường có các loại cell pin chính như:
- Mono (silicon đơn tinh thể): hiệu suất cao, màu đen sẫm
- Poly (silicon đa tinh thể): giá thành thấp hơn, màu xanh lam
- Cell công nghệ mới như N-type, TOPCon, HJT,… cho hiệu suất cao và suy hao thấp
Các cell pin được nối với nhau bằng các dải dẫn điện mảnh (busbar, ribbon). Chất lượng cell và cách sắp xếp quyết định công suất danh định, hiệu suất và mức suy giảm công suất theo thời gian của tấm pin.
Lớp keo EVA phía sau
Sau lớp cell pin là một lớp EVA thứ hai, có chức năng cố định và bảo vệ cell pin từ mặt sau. Lớp này giúp tấm pin giữ được độ ổn định cơ học, hạn chế cong vênh và bảo vệ cell khỏi độ ẩm, bụi bẩn.
Nếu lớp EVA không đạt chuẩn, tấm pin dễ gặp tình trạng delamination (tách lớp), làm giảm khả năng phát điện và rút ngắn tuổi thọ.
Lớp nền phía sau (Backsheet) hoặc kính mặt sau
Tùy thiết kế, mặt sau của tấm pin có thể là:
- Backsheet polymer đối với pin một mặt
- Kính cường lực đối với pin hai mặt kính
Backsheet có nhiệm vụ cách điện, chống ẩm, chống tia UV và bảo vệ cell pin từ phía sau. Với pin hai mặt kính, lớp kính sau còn cho phép ánh sáng phản xạ đi xuyên qua, giúp pin tạo thêm điện từ mặt sau, làm tăng tổng sản lượng điện.
Khung nhôm bao quanh tấm pin
Khung nhôm giúp gia cố toàn bộ tấm pin, tạo độ cứng và hỗ trợ lắp đặt. Khung thường làm từ nhôm anod hóa, có khả năng chống ăn mòn và chịu thời tiết khắc nghiệt.
Khung nhôm giúp giữ cố định các lớp bên trong, chống cong vênh khi gió mạnh và hỗ trợ quá trình vận chuyển, lắp đặt, bảo trì.
Hộp đấu nối (Junction Box)
Hộp đấu nối nằm phía sau tấm pin, là nơi thu dòng điện từ các cell pin và dẫn ra dây DC. Bên trong hộp đấu nối có diode chống dòng ngược, giúp bảo vệ pin khi xảy ra hiện tượng che bóng cục bộ.
Chất lượng hộp đấu nối ảnh hưởng trực tiếp đến độ an toàn và độ ổn định của tấm pin trong quá trình vận hành dài hạn.
Dây dẫn và đầu nối MC4
Dây dẫn DC và đầu nối MC4 là bộ phận kết nối các tấm pin với nhau và với inverter. Dù nhỏ nhưng đây là phần rất quan trọng, giúp truyền tải dòng điện ổn định, chống nước, chống tia UV và giảm nguy cơ phát sinh hồ quang điện.
Sử dụng dây và đầu nối đạt chuẩn giúp hệ thống vận hành an toàn và bền bỉ trong nhiều năm.

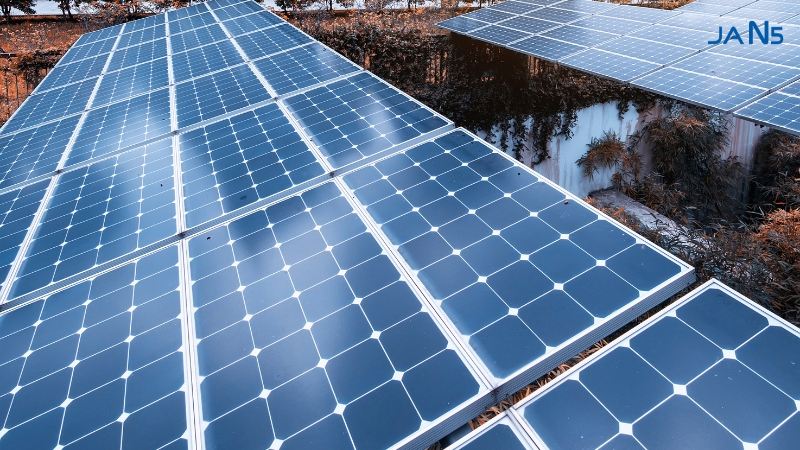

Nguyên lý hoạt động của tấm pin năng lượng mặt trời
Hiệu ứng quang điện là gì?
Nguyên lý hoạt động của tấm pin năng lượng mặt trời dựa trên hiệu ứng quang điện. Khi ánh sáng mặt trời chiếu vào cell pin, năng lượng từ các photon sẽ kích thích electron trong vật liệu bán dẫn, khiến chúng chuyển động và tạo ra dòng điện.
Cấu trúc bán dẫn P-N trong cell pin
Cell pin gồm hai lớp bán dẫn P và N, được tạo ra bằng cách pha tạp silicon. Lớp P thiếu electron, lớp N dư electron. Khi hai lớp này tiếp xúc, chúng tạo ra vùng tiếp giáp P-N, sinh ra điện trường nội tại.
Điện trường này định hướng dòng electron di chuyển theo một chiều nhất định khi có ánh sáng chiếu vào, giúp tạo ra dòng điện ổn định.
Quá trình tạo ra dòng điện
Photon từ ánh sáng truyền năng lượng cho electron, làm electron bật khỏi liên kết nguyên tử. Dưới tác động của điện trường P-N, các electron này di chuyển có hướng, tạo thành dòng điện một chiều chạy qua các thanh dẫn trên bề mặt cell pin.
Dòng điện được thu gom qua busbar và đưa ra ngoài thông qua hộp đấu nối.
Từ tấm pin đến hệ thống điện sử dụng trong thực tế
Điện từ tấm pin là DC, được inverter chuyển đổi thành AC để sử dụng cho thiết bị điện. Tùy cấu hình, điện có thể dùng trực tiếp, hòa lưới hoặc lưu trữ vào pin lưu trữ.
Sự phối hợp đồng bộ giữa pin, inverter và thiết bị bảo vệ giúp hệ thống điện mặt trời vận hành an toàn và ổn định.
Các yếu tố ảnh hưởng đến hiệu suất hoạt động của tấm pin năng lượng mặt trời
Hiệu suất phát điện của tấm pin năng lượng mặt trời không chỉ phụ thuộc vào công suất danh định của pin mà còn chịu ảnh hưởng lớn từ điều kiện môi trường, cách lắp đặt và quá trình sử dụng thực tế. Việc hiểu rõ các yếu tố này giúp người dùng tối ưu sản lượng điện, duy trì hiệu quả vận hành và kéo dài tuổi thọ hệ thống.
Cường độ và chất lượng ánh sáng mặt trời
Ánh sáng mặt trời là nguồn năng lượng đầu vào trực tiếp của tấm pin, do đó cường độ nắng càng cao thì lượng điện tạo ra càng lớn. Trong những ngày trời nhiều mây, mưa hoặc sương mù, lượng photon chiếu tới cell pin giảm khiến hiệu suất phát điện suy giảm rõ rệt. Ngoài ra, ánh sáng chiếu xiên hoặc bị phản xạ nhiều cũng làm giảm khả năng hấp thụ năng lượng của tấm pin.
Nhiệt độ môi trường và nhiệt độ bề mặt pin
Nhiệt độ cao không đồng nghĩa với hiệu suất cao trong điện mặt trời. Khi nhiệt độ bề mặt pin tăng quá mức, điện áp đầu ra của cell pin sẽ giảm, làm tổng công suất phát điện thấp hơn so với điều kiện nhiệt độ lý tưởng. Vì vậy, hệ thống được lắp đặt thông thoáng sẽ giúp pin tản nhiệt tốt và hoạt động hiệu quả hơn.
Góc nghiêng và hướng lắp đặt tấm pin
Góc nghiêng và hướng lắp đặt ảnh hưởng trực tiếp đến khả năng đón nắng của tấm pin trong suốt ngày và các mùa trong năm. Nếu tấm pin lắp sai hướng hoặc góc nghiêng không phù hợp, lượng ánh sáng thu được sẽ giảm đáng kể. Thiết kế đúng hướng và góc nghiêng giúp tối ưu sản lượng điện và rút ngắn thời gian hoàn vốn.
Bụi bẩn, che bóng và vật cản xung quanh
Bụi bẩn, lá cây, phân chim hoặc bóng che từ các công trình xung quanh có thể làm giảm hiệu suất phát điện mà người dùng khó nhận ra ngay. Chỉ cần một phần nhỏ bề mặt pin bị che bóng cũng có thể ảnh hưởng đến toàn bộ chuỗi pin. Vệ sinh pin định kỳ và hạn chế che bóng là cách hiệu quả để duy trì sản lượng điện ổn định.
- Xem thêm: Cách vệ sinh tấm pin năng lượng mặt trời đúng kỹ thuật, nhanh chóng
Chất lượng tấm pin và linh kiện trong hệ thống
Chất lượng cell pin, kính, EVA, backsheet và các linh kiện đi kèm như inverter, dây dẫn ảnh hưởng trực tiếp đến hiệu suất tổng thể của hệ thống. Pin kém chất lượng thường suy giảm công suất nhanh hơn theo thời gian, trong khi linh kiện không đồng bộ dễ gây tổn hao điện năng. Lựa chọn thiết bị đạt chuẩn giúp hệ thống vận hành ổn định và bền bỉ hơn.
Vì sao cần hiểu rõ cấu tạo và nguyên lý hoạt động của tấm pin?
Khi hiểu rõ cấu tạo và nguyên lý hoạt động, người dùng có thể đánh giá chất lượng pin, lựa chọn sản phẩm phù hợp và sử dụng đúng cách. Kiến thức này giúp tránh mua nhầm pin kém chất lượng, đồng thời tối ưu lắp đặt và bảo trì để kéo dài tuổi thọ hệ thống.
Kết luận
Cấu tạo và nguyên lý hoạt động của tấm pin năng lượng mặt trời là nền tảng quan trọng để hiểu, chọn và sử dụng điện mặt trời hiệu quả. Một tấm pin chất lượng không chỉ nằm ở công suất ghi trên nhãn, mà còn ở cấu trúc vật liệu, công nghệ cell và khả năng vận hành ổn định lâu dài.
Với vai trò là đơn vị cung cấp thiết bị điện mặt trời, Siêu Thị Solar luôn khuyến nghị khách hàng trang bị kiến thức cơ bản về pin mặt trời để đưa ra quyết định đầu tư đúng đắn, bền vững và hiệu quả.
