Khi tìm hiểu về pin lưu trữ Lithium cho điện mặt trời, bạn sẽ thường bắt gặp ký hiệu BMS trong thông số kỹ thuật. Đây là một trong những bộ phận quan trọng nhất của pin lưu trữ, quyết định trực tiếp đến độ an toàn, hiệu suất và tuổi thọ của toàn bộ hệ thống.
Vậy BMS là gì, hoạt động như thế nào và vì sao gần như mọi bộ pin Lithium hiện nay đều phải được trang bị BMS? Bài viết dưới đây sẽ giúp bạn hiểu rõ.

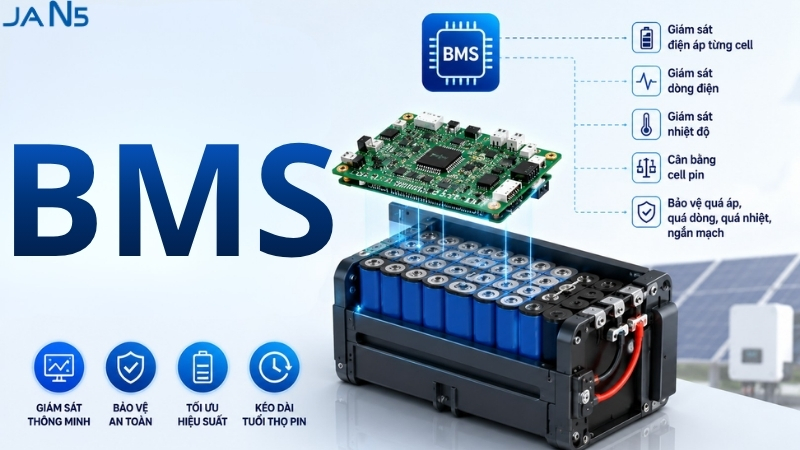

Hệ Thống BMS Là Gì?
BMS (Battery Management System) là hệ thống quản lý pin, được tích hợp bên trong bộ pin lưu trữ Lithium. Nhiệm vụ chính của BMS là theo dõi, kiểm soát và bảo vệ từng cell pin trong suốt quá trình sạc, xả và vận hành.
Có thể hình dung BMS giống như "bộ não" của pin lưu trữ. Trong khi các cell pin có nhiệm vụ tích trữ năng lượng thì BMS liên tục giám sát tình trạng của từng cell, xử lý dữ liệu và đưa ra các lệnh bảo vệ khi phát hiện bất thường.
Nếu không có BMS, các cell pin có thể bị sạc quá mức, xả quá sâu hoặc hoạt động mất cân bằng, làm giảm tuổi thọ, thậm chí gây mất an toàn cho toàn bộ hệ thống.

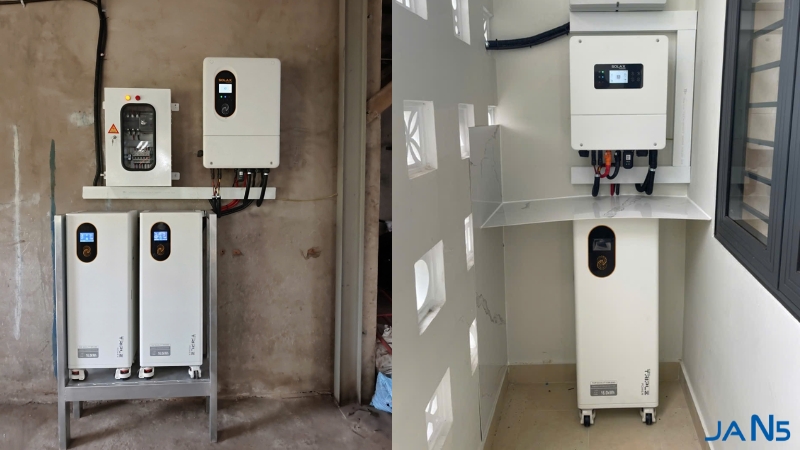

BMS Hoạt Động Như Thế Nào?
Trong một bộ pin lưu trữ, các cell Lithium được ghép nối tiếp và song song để tạo thành điện áp và dung lượng mong muốn. Tuy nhiên, do đặc tính sản xuất, các cell không bao giờ giống nhau hoàn toàn.
Trong quá trình sử dụng, một số cell có thể đầy trước, một số cell lại cạn trước. Nếu tiếp tục sạc hoặc xả mà không kiểm soát, cell yếu sẽ nhanh chóng xuống cấp.
Đây chính là lúc BMS phát huy vai trò.
BMS liên tục thu thập dữ liệu từ toàn bộ bộ pin, bao gồm điện áp từng cell, dòng điện, nhiệt độ và trạng thái sạc. Sau đó, hệ thống sẽ phân tích các thông số này theo thời gian thực để quyết định có cho phép pin tiếp tục sạc hoặc xả hay không.
Khi phát hiện điện áp vượt ngưỡng, nhiệt độ quá cao hoặc dòng điện bất thường, BMS sẽ tự động kích hoạt chế độ bảo vệ nhằm tránh hư hỏng pin.

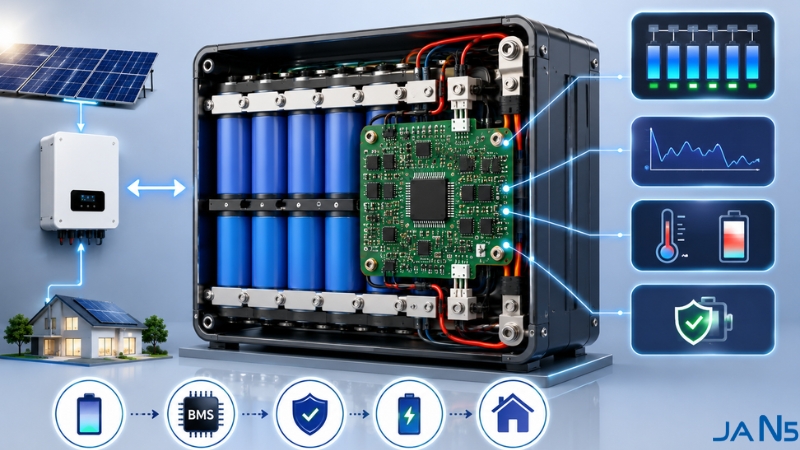

BMS Có Những Chức Năng Gì?
BMS không chỉ có nhiệm vụ bật hoặc ngắt pin khi xảy ra sự cố. Trong suốt quá trình vận hành, hệ thống này liên tục theo dõi từng cell pin, đánh giá trạng thái của bộ pin và phối hợp với inverter để kiểm soát quá trình sạc, xả.
Giám sát điện áp từng cell pin
Một bộ pin lưu trữ thường được tạo thành từ nhiều cell pin ghép nối tiếp hoặc song song. Mặc dù cùng loại và cùng dung lượng, điện áp của các cell vẫn có thể chênh lệch sau một thời gian sử dụng.
BMS sẽ đo điện áp của từng cell thay vì chỉ kiểm tra tổng điện áp của cả bộ pin. Khi phát hiện một cell có điện áp quá cao, quá thấp hoặc chênh lệch bất thường so với các cell còn lại, hệ thống sẽ đưa ra cảnh báo hoặc hạn chế quá trình sạc, xả.
Cân bằng điện áp giữa các cell
Trong quá trình sạc, một số cell có thể đầy trước trong khi các cell khác vẫn chưa đạt mức điện áp tương ứng. Nếu tình trạng này kéo dài, dung lượng sử dụng của cả bộ pin sẽ bị giới hạn bởi cell yếu nhất.
BMS thực hiện cân bằng cell bằng cách giảm phần năng lượng dư ở cell có điện áp cao hoặc chuyển năng lượng giữa các cell, tùy theo loại BMS. Việc cân bằng giúp các cell đạt trạng thái đồng đều hơn, từ đó tận dụng tốt dung lượng pin và hạn chế tình trạng xuống cấp không đồng đều.
Bảo vệ quá sạc và quá xả
Quá sạc xảy ra khi điện áp cell vượt quá giới hạn cho phép. Ngược lại, quá xả là tình trạng điện áp cell giảm xuống quá thấp. Cả hai trường hợp đều có thể làm giảm tuổi thọ, gây phồng pin hoặc hư hỏng cell.
Khi phát hiện điện áp vượt ngưỡng cài đặt, BMS sẽ yêu cầu inverter giảm dòng hoặc ngừng sạc, xả. Trong trường hợp nghiêm trọng, hệ thống có thể ngắt kết nối pin để bảo vệ các cell bên trong.
Kiểm soát dòng điện và ngắn mạch
BMS liên tục đo dòng điện đi vào và đi ra khỏi bộ pin. Nếu dòng sạc hoặc dòng xả vượt quá khả năng chịu tải của cell, dây dẫn hoặc linh kiện công suất, hệ thống sẽ giới hạn hoặc ngắt dòng.
Chức năng này đặc biệt quan trọng khi hệ thống phải cấp điện cho tải công suất lớn hoặc xảy ra sự cố ngắn mạch. Phản ứng nhanh của BMS giúp hạn chế nhiệt độ tăng cao và giảm nguy cơ hư hỏng pin.
Theo dõi nhiệt độ pin
Nhiệt độ ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của pin Lithium. Pin quá nóng có thể xuống cấp nhanh, trong khi sạc ở nhiệt độ quá thấp cũng có thể gây ảnh hưởng đến cấu trúc cell.
Thông qua các cảm biến được bố trí bên trong bộ pin, BMS sẽ theo dõi nhiệt độ tại nhiều vị trí. Khi nhiệt độ vượt phạm vi an toàn, BMS có thể giảm dòng, dừng sạc, dừng xả hoặc kích hoạt cảnh báo.
Ước tính SOC và tình trạng pin
SOC là phần trăm dung lượng còn lại của pin. Ví dụ, SOC 80% nghĩa là bộ pin còn khoảng 80% năng lượng có thể sử dụng theo cách tính của hệ thống.
BMS ước tính SOC dựa trên điện áp, dòng điện, lịch sử sạc xả và thuật toán của nhà sản xuất. Một số BMS còn theo dõi SOH, tức mức độ suy giảm sức khỏe của pin theo thời gian. Các dữ liệu này giúp người dùng biết được lượng điện còn lại và đánh giá tình trạng vận hành của bộ pin.
Vì Sao Pin Lưu Trữ Lithium Bắt Buộc Phải Có BMS?
Pin Lithium yêu cầu kiểm soát chặt chẽ điện áp, dòng điện và nhiệt độ trong suốt quá trình sạc, xả. Nếu một cell bị quá sạc, quá xả hoặc quá nóng, toàn bộ bộ pin có thể nhanh xuống cấp và tiềm ẩn rủi ro mất an toàn.
BMS sẽ theo dõi từng cell, cân bằng điện áp và tự động giới hạn hoặc ngắt pin khi phát hiện bất thường. Vì vậy, đây là bộ phận bắt buộc giúp pin Lithium vận hành an toàn, ổn định và duy trì tuổi thọ lâu dài.
Chỉ cần một cell hoạt động bất thường cũng có thể ảnh hưởng đến toàn bộ bộ pin. Vì vậy, BMS gần như là thành phần bắt buộc trong mọi bộ pin Lithium hiện đại.
Nhờ có BMS, pin lưu trữ có thể:
- Hoạt động ổn định hơn.
- Tăng tuổi thọ.
- Giảm nguy cơ cháy nổ.
- Tối ưu hiệu suất sạc và xả.
- Theo dõi trạng thái pin theo thời gian thực.
BMS Có Giao Tiếp Với Inverter Không?
Trong hệ thống điện mặt trời hybrid, BMS thường giao tiếp với inverter qua cổng CAN hoặc RS485. BMS gửi các thông tin như dung lượng pin còn lại, điện áp, nhiệt độ, dòng sạc và dòng xả để inverter điều chỉnh hoạt động phù hợp.
Tuy nhiên, pin và inverter phải tương thích về giao thức truyền thông. Nếu không tương thích, inverter có thể không nhận đúng dung lượng pin hoặc không kiểm soát sạc, xả theo giới hạn của BMS.
Đây cũng là lý do người dùng nên lựa chọn pin lưu trữ và inverter có khả năng tương thích BMS với nhau.

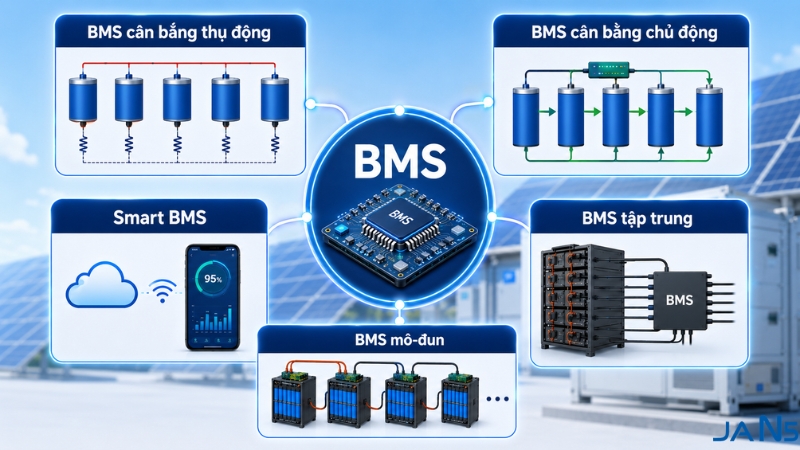

Các Loại BMS Phổ Biến Hiện Nay
BMS có thể được phân loại dựa trên cách cân bằng cell, khả năng giao tiếp hoặc cấu trúc quản lý của hệ thống pin. Mỗi loại sẽ phù hợp với quy mô và yêu cầu vận hành khác nhau. Đối với pin lưu trữ điện mặt trời dân dụng, người dùng thường quan tâm nhiều nhất đến BMS cân bằng thụ động, cân bằng chủ động và Smart BMS.
| Loại BMS | Đặc điểm | Phù hợp |
| BMS cân bằng thụ động | Giảm phần điện năng dư của cell có điện áp cao dưới dạng nhiệt | Pin dân dụng, hệ thống có mức chênh lệch cell nhỏ |
| BMS cân bằng chủ động | Chuyển năng lượng từ cell điện áp cao sang cell thấp | Bộ pin dung lượng lớn, yêu cầu cân bằng hiệu quả |
| Smart BMS | Có Bluetooth, CAN, RS485 hoặc phần mềm theo dõi | Pin lưu trữ điện mặt trời, hệ hybrid |
| BMS tập trung | Một bo mạch quản lý toàn bộ cell trong bộ pin | Bộ pin nhỏ và trung bình |
| BMS mô-đun | Nhiều bo quản lý từng nhóm cell và liên kết với bộ điều khiển chính | Hệ thống pin lớn, nhiều module nối song song |
BMS cân bằng thụ động
Đây là loại phổ biến nhờ cấu tạo đơn giản và chi phí thấp. Khi một cell có điện áp cao hơn các cell còn lại, BMS sẽ tiêu tán phần năng lượng dư qua điện trở để giảm chênh lệch.
Nhược điểm là tốc độ cân bằng thường không cao và phần năng lượng dư bị chuyển thành nhiệt. Loại này phù hợp với bộ pin có cell đồng đều và được lắp ráp đúng kỹ thuật.
BMS cân bằng chủ động
BMS cân bằng chủ động chuyển năng lượng từ cell có điện áp cao sang cell thấp thay vì tiêu tán thành nhiệt. Nhờ đó, quá trình cân bằng hiệu quả hơn và ít lãng phí năng lượng.
Loại BMS này phù hợp với bộ pin dung lượng lớn hoặc hệ thống cần duy trì độ đồng đều cao giữa các cell. Tuy nhiên, cấu tạo phức tạp và chi phí thường cao hơn.
Smart BMS
Smart BMS được tích hợp thêm khả năng truyền thông và giám sát. Người dùng có thể xem điện áp từng cell, nhiệt độ, dòng điện, SOC, lịch sử lỗi hoặc điều chỉnh một số thông số thông qua ứng dụng và phần mềm.
Trong hệ thống điện mặt trời, Smart BMS còn hỗ trợ giao tiếp với inverter qua CAN hoặc RS485. Đây là loại BMS thường gặp trong các bộ pin lưu trữ Lithium hoàn chỉnh hiện nay.
Khi Chọn Pin Lưu Trữ Có Cần Quan Tâm Đến BMS Không?
Câu trả lời là CÓ. Ngoài dung lượng và loại cell, người mua nên kiểm tra khả năng bảo vệ, dòng sạc xả và mức độ tương thích giữa BMS với inverter.
Một BMS phù hợp sẽ giúp hệ thống hoạt động ổn định, hiển thị dung lượng pin chính xác và hạn chế lỗi trong quá trình vận hành. Vì vậy, không nên chỉ chọn pin dựa trên số kWh mà bỏ qua chất lượng BMS và khả năng hỗ trợ kỹ thuật.
Câu Hỏi Thường Gặp
BMS có phải là inverter không?
Không. BMS là hệ thống quản lý pin, còn inverter là thiết bị chuyển đổi điện DC thành AC. Hai thiết bị đảm nhiệm những chức năng khác nhau nhưng thường phối hợp với nhau trong hệ thống điện mặt trời.
Pin lưu trữ không có BMS có sử dụng được không?
Không nên. Pin Lithium không có BMS sẽ không được bảo vệ trước các tình trạng quá sạc, quá xả hoặc quá nhiệt, tiềm ẩn nguy cơ hư hỏng và mất an toàn.
Smart BMS có gì khác BMS thông thường?
Smart BMS ngoài chức năng bảo vệ còn có khả năng giao tiếp với inverter hoặc phần mềm quản lý, giúp theo dõi trạng thái pin và cấu hình hệ thống dễ dàng hơn.
Kết Luận
BMS là thành phần không thể thiếu trong hệ thống pin lưu trữ Lithium, đóng vai trò giám sát, cân bằng và bảo vệ từng cell pin trong suốt quá trình vận hành. Khi lựa chọn pin lưu trữ cho hệ thống điện mặt trời, bên cạnh dung lượng và thương hiệu, bạn cũng nên quan tâm đến chất lượng và khả năng giao tiếp của BMS để đảm bảo hệ thống hoạt động ổn định, an toàn và đạt tuổi thọ tối đa.
