Tủ ATS là thiết bị chuyển nguồn điện tự động, được sử dụng phổ biến trong các hệ thống điện dân dụng, công nghiệp và điện mặt trời có lưu trữ. Thiết bị này giúp chuyển đổi nguồn cấp điện, hạn chế gián đoạn và hỗ trợ duy trì hoạt động của các thiết bị điện quan trọng.
Đặc biệt, trong các hệ thống điện mặt trời hybrid, tủ ATS có thể kết hợp với inverter và pin lưu trữ để chuyển đổi giữa điện lưới và nguồn điện dự phòng theo cấu hình được thiết kế. Vậy tủ ATS là gì, cấu tạo và nguyên lý hoạt động ra sao? Khi nào cần lắp đặt tủ ATS cho hệ thống điện mặt trời? Hãy cùng Siêu Thị Solar tìm hiểu chi tiết trong bài viết dưới đây.

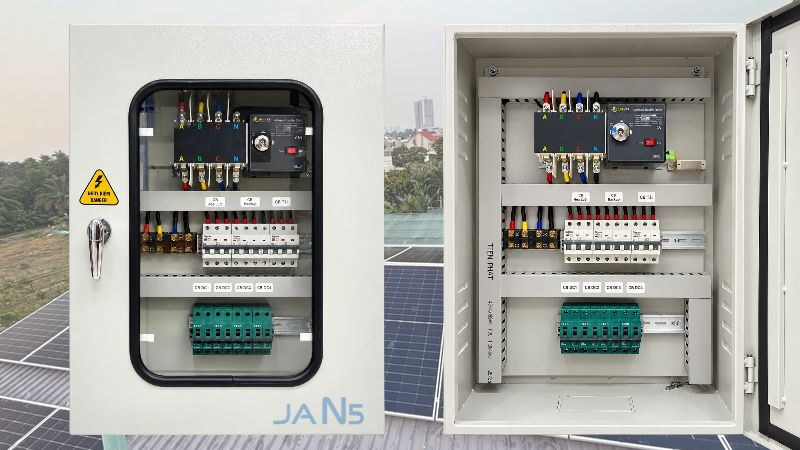

Tủ ATS là gì?
Tủ ATS (Automatic Transfer Switch) là tủ điện có chức năng tự động chuyển đổi nguồn cấp điện cho phụ tải giữa hai hoặc nhiều nguồn điện khác nhau, thông qua hệ thống thiết bị đóng cắt và điều khiển.
Khi nguồn điện chính xảy ra sự cố như mất điện, sụt áp hoặc điện áp không đạt yêu cầu, bộ điều khiển ATS sẽ kiểm tra điều kiện của nguồn dự phòng và thực hiện chuyển nguồn theo trình tự đã cài đặt. Khi nguồn chính được khôi phục và ổn định, hệ thống có thể tự động chuyển tải trở lại.
Tủ điện ATS thường được sử dụng để chuyển đổi giữa các nguồn như:
- Điện lưới và máy phát điện: Phổ biến tại nhà xưởng, tòa nhà, văn phòng và cơ sở kinh doanh.
- Điện lưới và nguồn điện dự phòng từ inverter: Ứng dụng trong một số hệ thống điện mặt trời hybrid kết hợp pin lưu trữ.
- Các nguồn điện dự phòng khác: Tùy thuộc vào thiết kế hệ thống và yêu cầu vận hành thực tế.
Điểm nổi bật của tủ ATS là khả năng chuyển nguồn tự động, giúp người sử dụng không phải trực tiếp thao tác đóng cắt khi nguồn điện thay đổi.
Tuy nhiên, cần lưu ý rằng tủ ATS chỉ thực hiện chức năng chuyển nguồn, không có khả năng tự tạo ra hoặc lưu trữ điện năng. Để duy trì hoạt động khi mất điện lưới, hệ thống phải có nguồn điện dự phòng phù hợp.

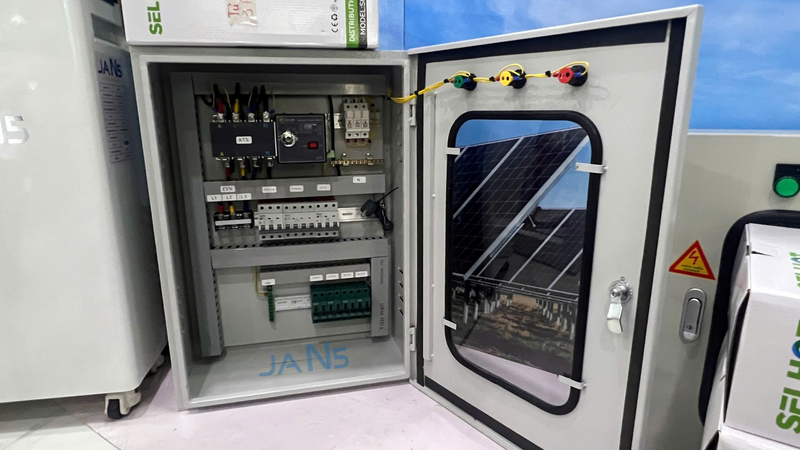

Cấu tạo của tủ điện ATS
Cấu tạo của tủ ATS có thể khác nhau tùy theo công suất, số pha, phương thức chuyển nguồn và yêu cầu của từng công trình. Tuy nhiên, một tủ điện ATS thông thường sẽ bao gồm những thành phần cơ bản sau:
Bộ điều khiển chuyển nguồn ATS
Bộ điều khiển có nhiệm vụ giám sát trạng thái các nguồn điện, phát hiện các điều kiện bất thường và điều khiển quá trình chuyển đổi nguồn cấp cho tải.
Tùy từng thiết bị, bộ điều khiển có thể được tích hợp sẵn trong bộ chuyển nguồn hoặc lắp đặt độc lập trong tủ điện.
Thiết bị đóng cắt nguồn điện
Đây là bộ phận trực tiếp thực hiện thao tác chuyển đổi nguồn điện, thường sử dụng contactor, MCCB có cơ cấu điều khiển hoặc bộ chuyển nguồn ATS chuyên dụng.
Các thiết bị đóng cắt phải có khả năng chịu dòng điện phù hợp với phụ tải và được bố trí liên động an toàn, tránh tình trạng hai nguồn điện không được phép kết nối song song lại đóng đồng thời.
Thiết bị bảo vệ và giám sát
Tủ ATS thường được trang bị các thiết bị như MCB, MCCB, rơ-le giám sát điện áp hoặc rơ-le bảo vệ pha tùy thiết kế.
Những thiết bị này giúp phát hiện sự cố và phối hợp bảo vệ hệ thống trước các nguy cơ như quá tải, ngắn mạch hoặc điện áp bất thường. Khả năng bảo vệ thực tế phụ thuộc vào chủng loại thiết bị và phương án phối hợp bảo vệ được sử dụng.
Hệ thống dây dẫn và thanh cái
Dây dẫn và thanh cái (busbar) có nhiệm vụ kết nối các thiết bị bên trong tủ và truyền tải điện năng đến phụ tải.
Tiết diện dây dẫn, thanh cái và đầu nối phải được lựa chọn dựa trên dòng điện làm việc, điều kiện lắp đặt và khả năng chịu dòng ngắn mạch, nhằm hạn chế phát nhiệt và đảm bảo an toàn khi vận hành.
Vỏ tủ điện và phụ kiện
Vỏ tủ ATS thường được làm bằng kim loại sơn tĩnh điện, có kết cấu bảo vệ các thiết bị bên trong khỏi tác động từ môi trường.
Ngoài ra, tùy nhu cầu sử dụng, tủ có thể được tích hợp đèn báo trạng thái nguồn, đồng hồ đo điện, nút điều khiển, công tắc lựa chọn chế độ tự động hoặc thủ công.
- Xem nhanh cấu hình tủ ATS của Siêu Thị Solar

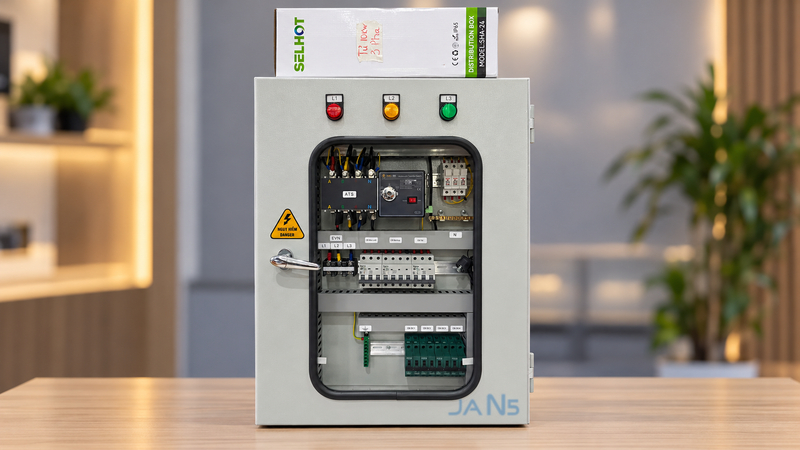

Nguyên lý hoạt động của tủ ATS
Nguyên lý hoạt động của tủ ATS dựa trên việc giám sát trạng thái nguồn điện và tự động chuyển phụ tải sang nguồn phù hợp khi xảy ra sự cố.
Quá trình này thường gồm ba giai đoạn chính.
Khi nguồn điện chính hoạt động bình thường
Ở trạng thái bình thường, nguồn điện chính đáp ứng các điều kiện về điện áp, tần số và những thông số giám sát được thiết lập.
Tủ ATS duy trì kết nối giữa nguồn chính và phụ tải. Nguồn dự phòng ở trạng thái sẵn sàng hoặc hoạt động theo chế độ riêng của hệ thống.
Khi nguồn điện chính gặp sự cố
Khi phát hiện nguồn điện chính bị mất hoặc không đạt điều kiện cho phép, bộ điều khiển ATS sẽ thực hiện quá trình chuyển nguồn. Trình tự cơ bản gồm:
- Phát hiện và xác nhận sự cố của nguồn điện chính.
- Kiểm tra khả năng sẵn sàng của nguồn điện dự phòng.
- Ngắt kết nối phụ tải khỏi nguồn điện chính.
- Chuyển phụ tải sang nguồn dự phòng khi đáp ứng điều kiện an toàn.
Đối với loại ATS chuyển nguồn hở (Open Transition) thông dụng, nguồn đang sử dụng phải được ngắt trước khi nguồn còn lại được đóng vào phụ tải.
Thời gian chuyển nguồn phụ thuộc vào thiết bị ATS, phương thức điều khiển, thời gian trễ cài đặt và khả năng sẵn sàng của nguồn dự phòng. Vì vậy, quá trình chuyển nguồn có thể khiến thiết bị điện bị gián đoạn trong một khoảng thời gian ngắn.
Khi nguồn điện chính được khôi phục
Khi nguồn điện chính hoạt động trở lại và ổn định theo thời gian cài đặt, bộ điều khiển có thể ra lệnh chuyển phụ tải về nguồn chính. Hệ thống sẽ thực hiện trình tự đóng cắt phù hợp, đồng thời đưa nguồn dự phòng về trạng thái vận hành đã thiết lập.
Nhờ cơ chế này, tủ ATS giúp quá trình chuyển đổi nguồn điện diễn ra tự động, giảm thao tác thủ công và tăng tính chủ động khi vận hành hệ thống.

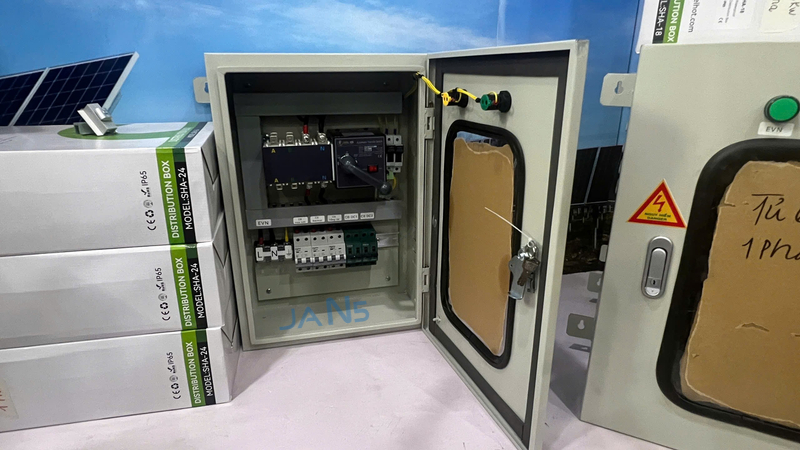

Các loại tủ ATS phổ biến hiện nay
Tủ ATS được phân loại dựa trên nhiều tiêu chí như số pha, thiết bị đóng cắt, dòng điện định mức và mục đích sử dụng.
Tủ ATS 1 pha
Tủ ATS 1 pha được thiết kế để sử dụng trong hệ thống điện một pha, thường gặp tại nhà ở, cửa hàng, văn phòng nhỏ và các công trình dân dụng. Loại tủ này phù hợp với những hệ thống có nguồn điện dự phòng một pha như máy phát điện hoặc inverter hybrid một pha.
Dòng điện định mức và khả năng chịu tải của tủ cần được lựa chọn theo phụ tải thực tế, không chỉ dựa trên công suất danh nghĩa của nguồn điện.
Tủ ATS 3 pha
Tủ ATS 3 pha được sử dụng trong những công trình có hệ thống điện ba pha như nhà xưởng, khách sạn, tòa nhà thương mại và doanh nghiệp sản xuất. Thiết bị cho phép chuyển nguồn cấp điện cho hệ thống phụ tải ba pha, đồng thời có thể kết hợp các chức năng giám sát mất pha, sai thứ tự pha hoặc điện áp bất thường.
Đối với công trình sử dụng nhiều thiết bị công suất lớn, việc lựa chọn ATS cần tính toán kỹ dòng tải, dòng khởi động và khả năng vận hành của nguồn dự phòng.
Tủ ATS sử dụng contactor, MCCB hoặc bộ chuyển nguồn tích hợp
Ngoài số pha, tủ ATS còn được phân loại theo cơ cấu đóng cắt.
- ATS dùng contactor: Sử dụng các contactor kết hợp bộ điều khiển và cơ cấu liên động để chuyển nguồn.
- ATS dùng MCCB: Sử dụng thiết bị đóng cắt dạng MCCB có cơ cấu điều khiển phù hợp, thường được lựa chọn theo yêu cầu dòng điện và bảo vệ của hệ thống.
- ATS tích hợp: Sử dụng bộ chuyển nguồn chuyên dụng với cơ cấu chuyển mạch và các chức năng điều khiển, giám sát theo thiết kế của nhà sản xuất.
Mỗi phương án đều có đặc điểm riêng về khả năng chịu tải, độ linh hoạt, phương thức điều khiển và chi phí đầu tư.
Tủ ATS sử dụng trong hệ thống điện mặt trời
Tủ ATS sử dụng trong hệ thống điện mặt trời là loại tủ được thiết kế để kết hợp với những cấu hình điện mặt trời có khả năng cung cấp nguồn điện dự phòng. Tủ có thể thực hiện chuyển đổi giữa điện lưới và nguồn Backup/EPS từ inverter hybrid, hoặc phối hợp với máy phát điện tùy theo thiết kế hệ thống.
Điểm cần chú ý là cấu hình tủ phải tương thích với đặc tính ngõ ra inverter, công suất tải, số pha và phương thức cách ly nguồn điện.
Ứng dụng của tủ ATS trong hệ thống điện mặt trời hybrid
Trong hệ thống điện mặt trời hybrid, tủ ATS đóng vai trò chuyển đổi nguồn điện tự động giữa điện lưới và nguồn điện dự phòng từ inverter hybrid kết hợp pin lưu trữ. Nhờ đó, các thiết bị điện có thể tiếp tục hoạt động khi điện lưới gặp sự cố, giúp hạn chế gián đoạn sinh hoạt và sản xuất kinh doanh.
Tùy theo cấu hình hệ thống, tủ ATS có thể được ứng dụng như sau:
- Khi điện lưới hoạt động bình thường: Hệ thống điện mặt trời hybrid ưu tiên sử dụng điện năng từ tấm pin, kết hợp điện lưới và pin lưu trữ theo chế độ cài đặt. Tủ ATS duy trì nguồn cấp cho phụ tải theo thiết kế.
- Khi điện lưới bị mất: Tủ ATS tự động chuyển phụ tải sang nguồn dự phòng từ ngõ Backup/EPS của inverter hybrid, giúp duy trì hoạt động cho các thiết bị như đèn chiếu sáng, tủ lạnh, camera, máy tính và những phụ tải khác.
- Khi điện lưới được khôi phục: Tủ ATS chuyển phụ tải trở lại nguồn điện lưới theo điều kiện cài đặt, giúp hệ thống tiếp tục vận hành bình thường.
Lưu ý: Không phải hệ thống điện mặt trời hybrid nào cũng bắt buộc lắp thêm tủ ATS. Một số dòng inverter hybrid đã tích hợp chức năng chuyển sang nguồn Backup/EPS. Việc sử dụng tủ ATS bên ngoài phụ thuộc vào cấu hình inverter, sơ đồ đấu nối và nhu cầu cấp điện dự phòng của từng công trình.
Tại Siêu Thị Solar, tủ ATS được thiết kế và lắp ráp theo công suất inverter, đặc điểm phụ tải và yêu cầu vận hành thực tế, giúp hệ thống điện mặt trời hybrid chuyển nguồn an toàn, tự động và thuận tiện khi sử dụng.

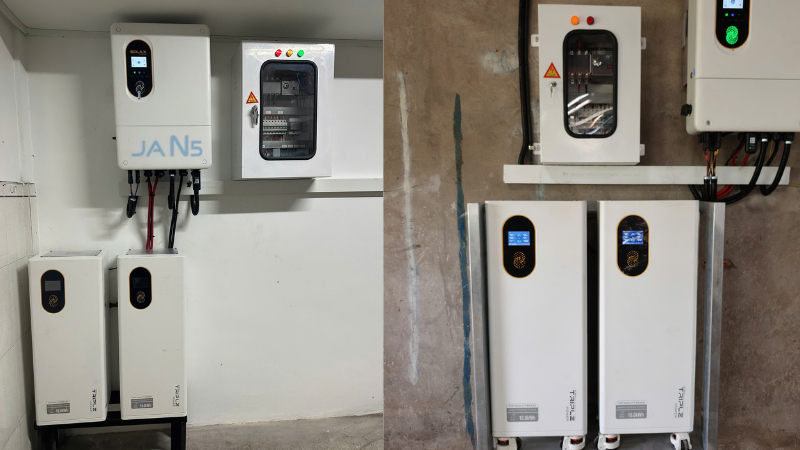

Lợi ích và hạn chế của tủ ATS
Tủ ATS mang lại nhiều lợi ích trong quá trình quản lý nguồn điện, đặc biệt tại những công trình thường xuyên gặp sự cố điện lưới hoặc yêu cầu cấp điện dự phòng. Lợi ích khi sử dụng tủ ATS
- Tự động chuyển nguồn: Giảm thao tác đóng cắt bằng tay khi nguồn điện thay đổi.
- Hạn chế gián đoạn cấp điện: Giúp phụ tải được chuyển sang nguồn dự phòng khi nguồn chính gặp sự cố và nguồn dự phòng sẵn sàng.
- Nâng cao an toàn vận hành: Hỗ trợ thực hiện trình tự chuyển nguồn và liên động theo thiết kế.
- Linh hoạt trong sử dụng: Có thể kết hợp nhiều loại nguồn điện phù hợp với từng công trình.
- Thuận tiện cho quản lý: Giúp người vận hành chủ động hơn trong những tình huống mất điện hoặc cần chuyển đổi nguồn cấp.
Những hạn chế cần lưu ý
Bên cạnh lợi ích, tủ ATS cũng có một số giới hạn mà người dùng cần hiểu rõ.
Thứ nhất, tủ ATS không có khả năng lưu trữ hay tạo ra điện năng. Thiết bị chỉ thực hiện chuyển nguồn khi có nguồn điện phù hợp để cấp cho tải.
Thứ hai, ATS thông thường không đảm bảo điện liên tục tuyệt đối trong quá trình chuyển đổi nguồn. Đối với các thiết bị yêu cầu nguồn điện không được gián đoạn, cần xem xét thêm giải pháp UPS hoặc phương án cấp nguồn chuyên dụng.
Cuối cùng, tủ ATS cần được thiết kế, lắp đặt và bảo trì đúng kỹ thuật để đảm bảo độ tin cậy. Việc lựa chọn thiết bị không phù hợp với phụ tải có thể gây sự cố hoặc ảnh hưởng đến hiệu quả vận hành.
Khi nào cần lắp tủ ATS? Cách lựa chọn phù hợp
Việc lắp đặt tủ ATS nên được cân nhắc khi công trình có từ hai nguồn điện có thể cấp cho cùng một nhóm phụ tải và cần chuyển đổi nguồn tự động. Đối với hệ thống điện mặt trời, nhu cầu này thường xuất hiện khi khách hàng sử dụng inverter hybrid kết hợp battery hoặc cần phối hợp thêm máy phát điện.
Xác định nhu cầu sử dụng và nguồn dự phòng
Trước tiên, cần làm rõ nguồn điện chính và nguồn dự phòng mà công trình đang sử dụng.
Ví dụ, đối với nhà ở có hệ thống điện mặt trời hybrid, kỹ sư cần xác định những phụ tải nào cần duy trì khi mất điện, hệ thống inverter có khả năng backup ra sao và có cần chuyển đổi giữa điện lưới với nguồn backup hay không.
Nếu inverter đã đáp ứng đầy đủ chức năng cấp điện dự phòng theo yêu cầu, việc lắp thêm ATS có thể không mang lại lợi ích tương xứng với chi phí.
Lựa chọn tủ ATS theo số pha và dòng điện
Tủ ATS phải phù hợp với hệ thống điện một pha hoặc ba pha của công trình.
Bên cạnh đó, dòng điện định mức, khả năng chịu dòng ngắn mạch, phương thức đóng cắt và các thiết bị bảo vệ cần được tính toán theo phụ tải thực tế.
Đặc biệt, những công trình có máy bơm, động cơ hoặc thiết bị có dòng khởi động lớn cần được xem xét kỹ để tránh lựa chọn thiết bị chỉ dựa trên công suất tiêu thụ thông thường.
Những lưu ý về an toàn khi lắp đặt
Khi thiết kế và thi công tủ ATS, cần chú ý một số vấn đề quan trọng:
- Đảm bảo cơ cấu liên động giữa các nguồn điện.
- Lựa chọn thiết bị đóng cắt và bảo vệ phù hợp với hệ thống.
- Kiểm tra phương án đấu nối dây trung tính, tiếp địa và bảo vệ điện.
- Tuân thủ hướng dẫn kỹ thuật của nhà sản xuất inverter và ATS.
- Kiểm tra hoạt động chuyển nguồn trước khi đưa vào vận hành thực tế.
Đối với hệ thống điện mặt trời hybrid, việc đấu nối sai giữa ngõ Grid và Backup/EPS có thể gây mất an toàn hoặc hư hỏng thiết bị. Vì vậy, công việc thiết kế và thi công cần được thực hiện bởi kỹ thuật có chuyên môn về điện.
Siêu Thị Solar cung cấp tủ ATS, lắp ráp theo yêu cầu, đúng kỹ thuật
Siêu Thị Solar chuyên cung cấp và lắp ráp tủ ATS theo yêu cầu, đáp ứng nhu cầu sử dụng trong hệ thống điện dân dụng, công nghiệp và điện mặt trời hybrid có lưu trữ. Mỗi tủ điện đều được thiết kế dựa trên công suất hệ thống, đặc điểm phụ tải và phương án chuyển nguồn thực tế, đảm bảo phù hợp với từng công trình.
Thay vì sử dụng một cấu hình cố định, Siêu Thị Solar hỗ trợ khách hàng lựa chọn thiết bị, thiết kế sơ đồ đấu nối và lắp ráp tủ ATS theo đúng yêu cầu kỹ thuật. Các dòng tủ ATS 1 pha, 3 pha được bố trí linh kiện khoa học, thuận tiện trong quá trình vận hành, kiểm tra và bảo trì.
Ưu điểm khi lựa chọn tủ ATS tại Siêu Thị Solar:
- Lắp ráp theo yêu cầu: Tùy chỉnh cấu hình tủ theo công suất, số pha, dòng tải và nhu cầu chuyển nguồn.
- Thiết bị chất lượng: Lựa chọn CB, contactor, bộ chuyển nguồn và linh kiện điện phù hợp với yêu cầu kỹ thuật.
- Đảm bảo kỹ thuật: Tính toán tiết diện dây dẫn, thiết bị đóng cắt, bảo vệ và cơ cấu liên động an toàn.
- Tương thích hệ thống hybrid: Thiết kế phương án chuyển nguồn phù hợp với inverter hybrid và ngõ Backup/EPS theo hướng dẫn của nhà sản xuất.
- Kiểm tra trước khi bàn giao: Kiểm tra đấu nối, chức năng đóng cắt và hoạt động chuyển nguồn của tủ ATS.
- Hỗ trợ tư vấn kỹ thuật: Giúp khách hàng lựa chọn cấu hình tủ phù hợp, tránh đầu tư dư thừa hoặc sử dụng thiết bị không đáp ứng nhu cầu.
Với kinh nghiệm cung cấp thiết bị và giải pháp điện mặt trời, Siêu Thị Solar mang đến các mẫu tủ ATS được lắp ráp theo yêu cầu, chú trọng tính an toàn, độ ổn định và khả năng vận hành lâu dài.
Khách hàng, đại lý và đơn vị thi công có nhu cầu đặt tủ ATS cho hệ thống điện mặt trời hybrid có thể liên hệ Siêu Thị Solar để được tư vấn cấu hình và báo giá theo yêu cầu thực tế.
.jpg)
Câu hỏi thường gặp về tủ ATS
Tủ ATS có phải là bộ lưu điện UPS không?
Không. Tủ ATS có nhiệm vụ chuyển đổi nguồn điện cấp cho phụ tải, trong khi UPS là hệ thống cấp điện dự phòng được thiết kế để duy trì nguồn điện cho thiết bị trong những tình huống mất điện hoặc gián đoạn nguồn, tùy cấu hình.
Tủ ATS và UPS có chức năng khác nhau nhưng có thể được kết hợp trong một hệ thống điện cần độ tin cậy cao.
Inverter hybrid có cần lắp thêm ATS không?
Không phải lúc nào cũng cần. Một số inverter hybrid đã có chức năng Backup/EPS và cơ chế cấp điện dự phòng tích hợp. Việc sử dụng ATS ngoài phụ thuộc vào model inverter, sơ đồ đấu nối và nhu cầu cấp điện của công trình.
Tủ ATS có tự chuyển nguồn khi mất điện không?
Có. Khi được lắp đặt và cấu hình đúng, tủ ATS có thể tự động phát hiện sự cố của nguồn chính và chuyển phụ tải sang nguồn dự phòng nếu nguồn này đáp ứng điều kiện hoạt động.
Tủ ATS 1 pha và 3 pha khác nhau như thế nào?
Điểm khác biệt chính là số pha của hệ thống điện mà thiết bị phục vụ. Tủ ATS 1 pha phù hợp với hệ thống điện một pha, còn tủ ATS 3 pha sử dụng cho hệ thống điện ba pha.
Mất điện lưới thì tủ ATS có giúp điện mặt trời tiếp tục hoạt động không?
Tủ ATS không tự tạo ra khả năng cấp điện dự phòng cho hệ thống điện mặt trời. Nếu hệ thống sử dụng inverter hybrid có chức năng hoạt động khi mất lưới và có nguồn năng lượng phù hợp, ATS có thể tham gia chuyển nguồn theo cấu hình thiết kế.
Kết luận
Hiểu rõ tủ ATS là gì, cấu tạo và nguyên lý hoạt động sẽ giúp người dùng lựa chọn giải pháp chuyển nguồn điện phù hợp với nhu cầu thực tế. Nhờ khả năng tự động chuyển nguồn, tủ ATS góp phần hạn chế gián đoạn cấp điện, giảm thao tác thủ công và nâng cao tính chủ động trong vận hành.
Đối với hệ thống điện mặt trời hybrid, việc có cần lắp thêm tủ ATS hay không phải được đánh giá dựa trên khả năng backup của inverter, cấu hình pin lưu trữ và yêu cầu sử dụng điện của công trình.
